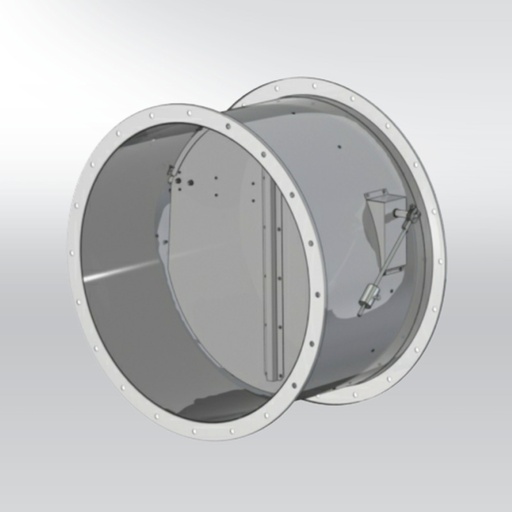

Le Clapet de ventilation anti-retour est un clapet empêchant le reflux du courant d’air dans un flux de ventilation.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : ø 125 jusqu’à 315 mm

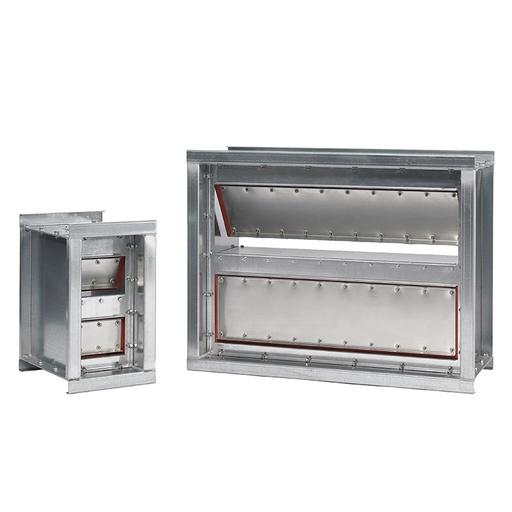

Le Clapet de ventilation anti-retour étanche (DIN 25_496) se ferme dès lors que la pression sera nulle ou négative dans votre réseau de ventilation et verrouilleront automatiquement les conduits, protégerons les centrales de traitement d’air des phénomènes de contre-pression.

De nombreuses expériences pratiques et de nombreux tests en laboratoire ont été menés pour optimiser l’efficacité des clapets anti-retour. Les résultats montrent que le Clapet de ventilation anti-retour étanche (DIN 25_496) possède une très faible perte de charge et surtout de faibles taux de fuite.

CARACTÉRISTIQUES TECHNIQUES
Dimensions: de 200 x 200 mm à 1 400 x 2 000 mm
Profondeur totale de l’amortisseur : 360 mm
Température max : 90°C
Fuite maximale selon DIN 25 496 : <10 L/(h-m²) à 1 bar, 20°C et p = 2.000 Pa

DONNÉES TECHNIQUES
Le cadre du registre en acier inoxydable ou galvanisé et peut contenir jusqu’à sept lamelles en matériaux élastiques renforcées et resistantes.

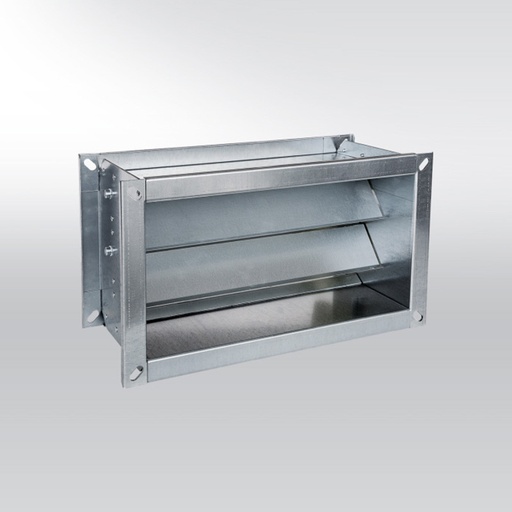

Le Clapet de ventilation de surpression est un clapet empêchant le reflux du courant d’air dans un flux de ventilation.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : 150 × 150 jusqu’à 600 × 350 mm

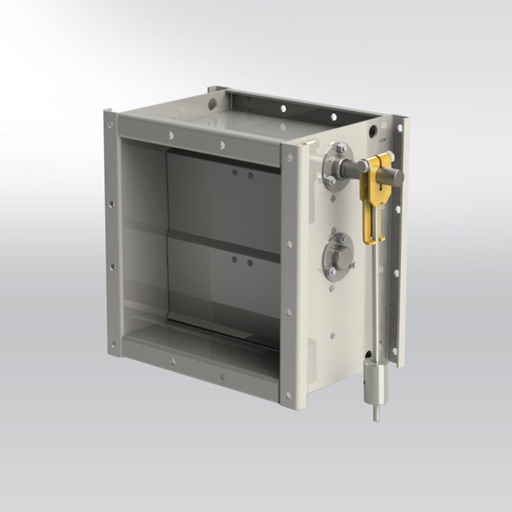

Le Clapet de surpression étanche / sismique est résistant aux évènements sismiques, aux effets des hautes pressions et des hautes vitesses de flux d’air.

CARACTÉRISTIQUES TECHNIQUES
Dimensions de 200 × 200 × 210 à 2 000 × 2 000 × 210 mm
Matériau du corps du clapet : acier galvanisé, acier au carbone avec peinture ou acier inoxydable
Vitesse maximale de circulation d’air à l’intérieur du conduit 25 m/s
Différence de pression maximale 7 500 Pa
Résistance sismique définie selon RRS (DBE, APC) pour la localité du bâtiment – testé pour une accélération supérieure à 10 g

DONNÉES TECHNIQUES
Étanchéité conformément à EN 1751 à travers le corps classe C
Résiste à l’action des aérosols radioactifs – possibilité de décontamination
Durée de vie minimale 40 ans (conception sans entretien)

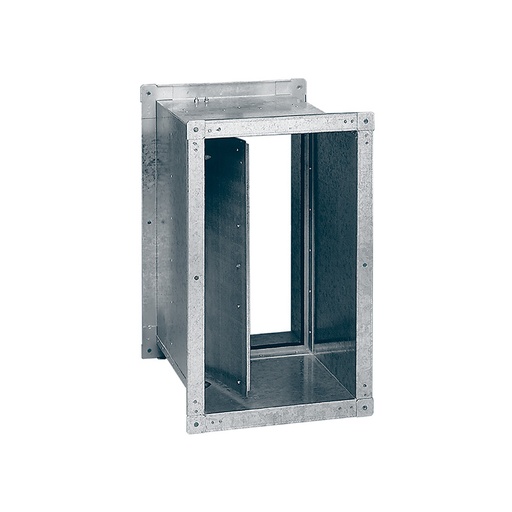

Le Clapet de surpression / faible pression / débit moyen est recommandé pour de faibles pressions d’ouverture. Pour une grande variété d’applications différentes, les amortisseurs de surpression sont utilisés pour limiter la pression et la contrôler.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : L 348 x H 598 x P 485 mm
Poids: 19 kg
Débit de 0 à 5000 m3/h
Pression d’ouverture de 50 à 150 Pa

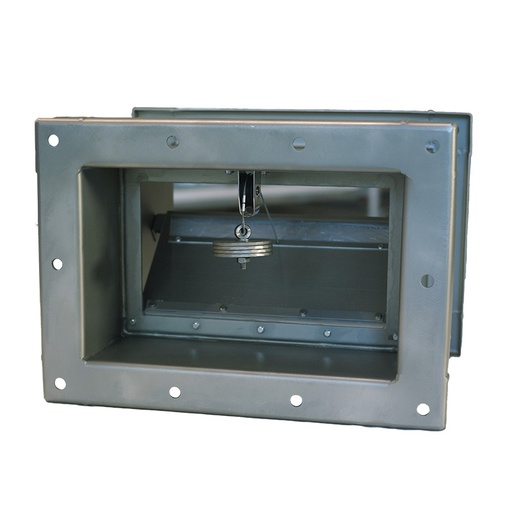

Le Clapet de surpression / faible pression / faible débit est recommandé pour de faibles pressions d’ouverture à faible plage de débit volumétrique. Pour une grande variété d’applications différentes, les amortisseurs de surpression sont utilisés pour limiter la pression et la contrôler.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : L 250 x H 150 x P 250 mm
Poids : 3,5 kg
Volume de débit d’air : 0 – 300 m³/h
Pression d’ouverture : 50 – 120 Pa

Le Clapet de surpression / forte pression / débit moyen assure la protection des conduits contre les charges élevées causées par une pression positive ou négative fortes. Pour une grande variété d’applications différentes, les registres de surpression sont utilisés pour limiter la pression et la contrôler.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : L 800 x H 500 x P 620 mm
Poids : 36 kg
Volume de débit d’air : 0 – 17 000 m³/h
Pression d’ouverture, réglable : 1100 – 2300 Pa

DONNÉES TECHNIQUES
Le clapet de décharge de pression de type KL-E est une variante de conception dotée d’une fonction de contrôle qui, dès que la pression d’ouverture est dépassée, maintient presque constante la pression dans les conduits, indépendamment de la plage de débit volumique.
Lorsque la pression dans les conduits diminue à sa plage normale après la correction du dysfonctionnement, le registre se ferme automatiquement.

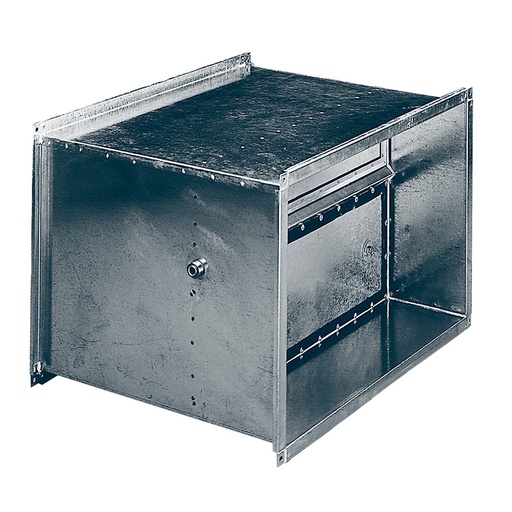

Le Clapet de surpression / forte pression / fort débit est recommandé pour les pressions d’ouverture élevées.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : L 630 x H 400 x P 510 mm
Poids : 23 kg
Volume de débit d’air : Vmin = 5 000 m³/h à Vmax = 450 √Pression d’ouverture [Pa] m³/h
Pression d’ouverture, réglable : 1100 – 2 400 Pa
Etanchéité : EN1751 class 4

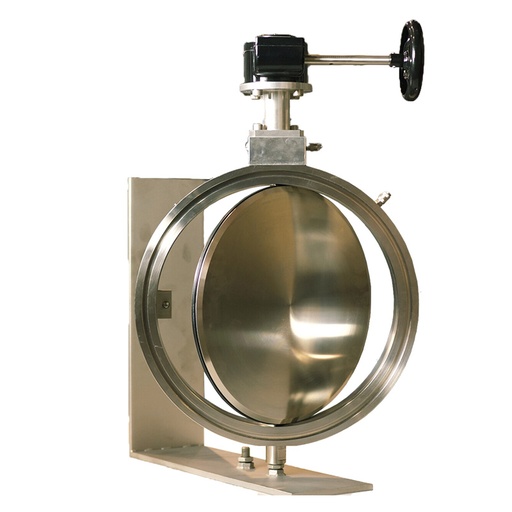

Le Clapet de confinement circulaire (DIN 25496) est conçu pour les installations qui, pour des raisons de sécurité, ont besoin d’isoler hermétiquement certaines parties du réseau aéraulique ou machine.

CARACTÉRISTIQUES TECHNIQUES
Dimensions du diamètre : de 80 à 400 mm
Température max : de -40°C jusqu’à +100°C
Pression max : 10 000 Pa
Fuite maximale interne / externe selon DIN 25 496 : <10 L/(h-m²) à 1 bar, 20°C et p = 2.000 Pa

DONNÉES TECHNIQUES
Actionneur : électrique, pneumatique, manuel
Acier inoxydable (AISI/SAE 304)

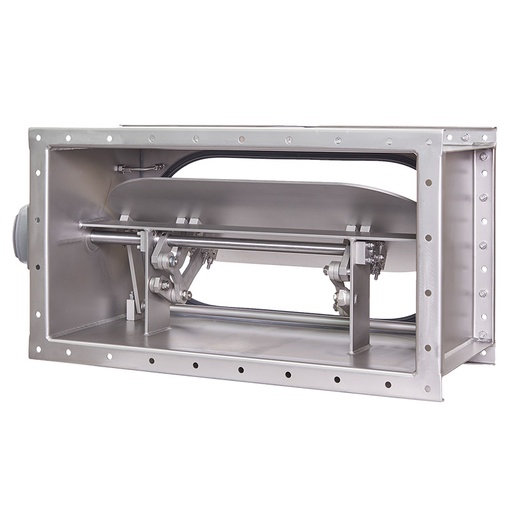

Le Clapet de confinement rectangulaire (DIN 25496) est conçu pour les installations qui, pour des raisons de sécurité, ont besoin d’isoler hermétiquement certaines parties du réseau aéraulique ou machine.

CARACTÉRISTIQUES TECHNIQUES
Dimensions : 400 x 400 à 1200 x 1200 mm
Température max : de -40°C jusqu’à +100°C
Pression max : 10 000 Pa
Fuite maximale interne / externe selon DIN 25 496 : <10 L/(h-m²) à 1 bar, 20°C et p = 2.000 Pa

DONNÉES TECHNIQUES
Actionneur: électrique, pneumatique, manuel
Acier inoxydable (AISI/SAE 304)

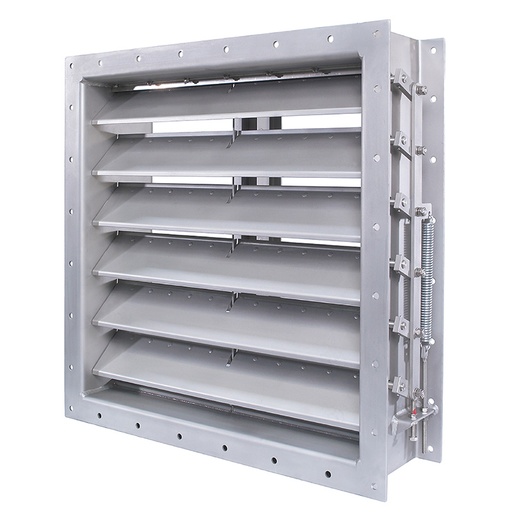

Le Clapet de ventilation anti-souffle / anti-explosion est recommandé pour atténuer les effets de surpressions produits par des réactions chimiques ou des explosions de gaz, et ainsi protéger votre réseau de ventilation ainsi que les équipements reliés.

CARACTÉRISTIQUES TECHNIQUES
Dimensions: de 200 x 500 mm à 1250 x 1250 mm
Profondeur totale de l’amortisseur : 200 mm
Température max admissible : 100°C
Sur-pression maximale : 0,45 bars

DONNÉES TECHNIQUES
L’onde de pression supportée par l’amortisseur de surpression RK-F10 peut atteindre en 100 ms environ et une pression positive de 0,45 bar. Le boîtier, les ailettes et les tiges d’amortisseur sont en acier inoxydable.
